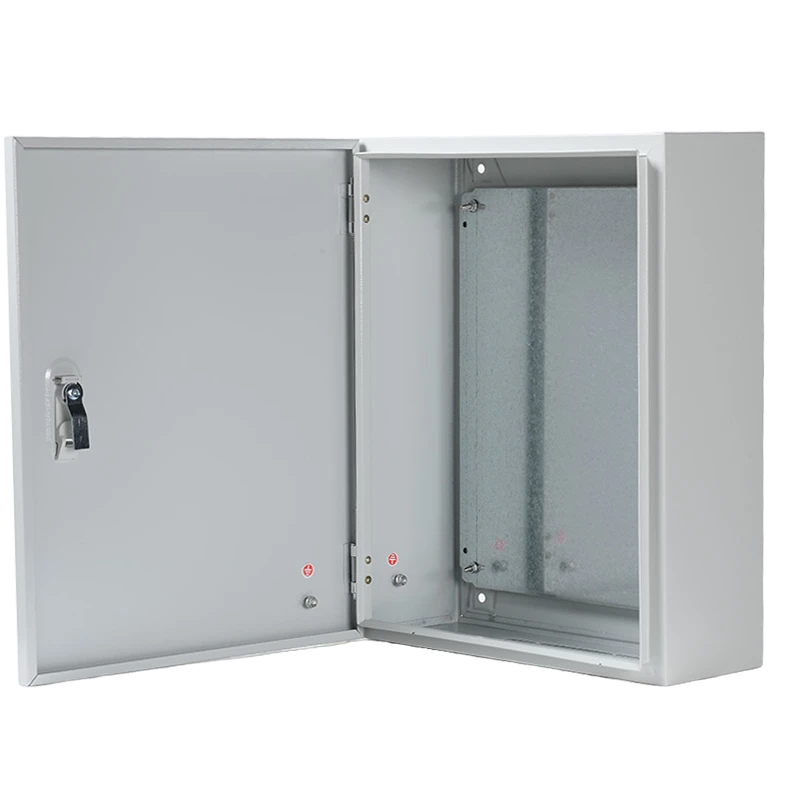

Seinään kiinnitettävä metallinen sähkönjakorasia
Rakennettu oikeita työpaikkoja varten. Ei vain katalogisivuja.
Kaapelisi ovat jo lokerossa. Seinäsi on betonia. Aikajanasi on eilen. Tämä on kotelo, joka todella sopii seinään, sopii lokeroon ja toimitetaan valmiina lopetettaviksi.
📐 Lataa seinäasettelu – piirrä 8 tunnissa
📦 Pyydä näytelaatikko
⚡ Joukkotarjous 50+ yksikölle
Ongelma: Useimpia "vakiolaatikoita" ei ole rakennettu todellista asennusta varten
Jos olet johtanut sähköasennusprojektia, tiedät eron niiden välillämitä luettelo lupaajamitä sivusto vaatii:
| Lupausluettelo | Työpaikan todellisuus |
|---|---|
| "Universaali asennus" | Betoniankkurit eivät ole linjassa. Laatikko istuu vinossa. |
| "Vakiokaapelin sisääntulo" | Kaapelihylly päättyy 50 mm laatikon yläpuolelle. Nyt leikkaat metallia paikan päällä. |
| "Riittävä ilmanvaihto" | Paneeli käy kuumana, koska tuuletusaukot ovat seinään päin. |
| "IP-luokitus" | Tiiviste putoaa kolmannen oven avauksen yhteydessä. |
| "DIN-kisko mukana" | Yksi kisko, kiinteä asento ja komponentit eivät sovi syvyyteen. |
Jokainen näistä "pienistä" ongelmista maksaa tunteja. 200 yksikön kaupallisessa varustelussa se onei viivytystä - se on marginaalin tappaja.
QHECO-ero: Suunniteltu asennusta varten, ei vain valmistusta varten
Suunnittelemme nämä seinään asennettavat metalliset jakelulaatikot taaksepäin -alkaen betoniseinästä ja kaapelihyllystä ja siirtymällä sisäänpäin komponentteihin.
1. Wall-First -asennusarkkitehtuuri
Lähettämäsi kuva näyttää tarkalleen, mitä ratkaisemme: laatikko, joka on asennettu tasaisesti betoniseinään, ja kaapelihylly kulkee yläpuolella.
Uritetut ulkoiset kiinnityskorvakkeet4 kulmassa - vaaka- tai pystysäätö ±15mm. Vaikka betoniankkurit olisivat hieman irti, laatikko on silti suorassa.
Upotettu takapaneeli- Istuu 10 mm:n etäisyydelle seinän pinnasta, estäen kosteuden kerääntymisen ja päästäen kanavan kulkemaan tarvittaessa taakse.
Uppoasennusvaihtoehto- valmiisiin sisätiloihin, joissa ulkonemalla on merkitystä.
2. Kaapelihyllyn ja putkien yhdistäminen
Valokuvasi laatikko on suoraan kaapelihyllyn alla. Se ei ole sattumaa – näin nykyaikaiset rakennukset on johdotettu.
Yläsyötetyt laippalevytesirei'itetty vastaamaan tavallisia kaapelihyllyjen leveyksiä (50 mm, 100 mm, 150 mm)
Knockout-vapaita vyöhykkeitämissä et halua reikiä; kiinteä metalli missä teet
Sisäiset kaapelinhallintakannattimet- saapuvan hyllyn kaapelit pyyhkäisevät alas ja päättyvät risteämättä jännitteisten virtakiskojen yli
Tuuletussäleiköt sivuillasijoitettu tarjotinviivan alapuolelle - ilmavirtaus ilman veden sisäänpääsyä ylhäältä
3. Lämmönhallinta, joka todella toimii
Sivuseinän tuuletusaukot (näkyy kuvassa) on tarkkuusleimattualaspäin suunnatut säleiköt- ilma virtaa sisään, vesi tippuu ulos. Yhdistettynä:
Sisäpiipun vaikutusmuotoilu: kuuma ilma nousee ja poistuu yläilman läpi (valinnainen)
Komponenttien väliohjaimetlaserkaiverrettu asennuslevyyn - sinun ei tarvitse enää arvailla, vastaavatko katkaisijan välykset koodia
Valinnainen tuulettimen aukkoIP55-luokitellulla suodatintuulettimella suuritiheyksisiin asennuksiin
4. Ovi ja sisäänkäynti, joka kestää päivittäistä käyttöä
Piilotettu sarana120 astetta aukeava - ei takerru kulkeviin kaapeleihin

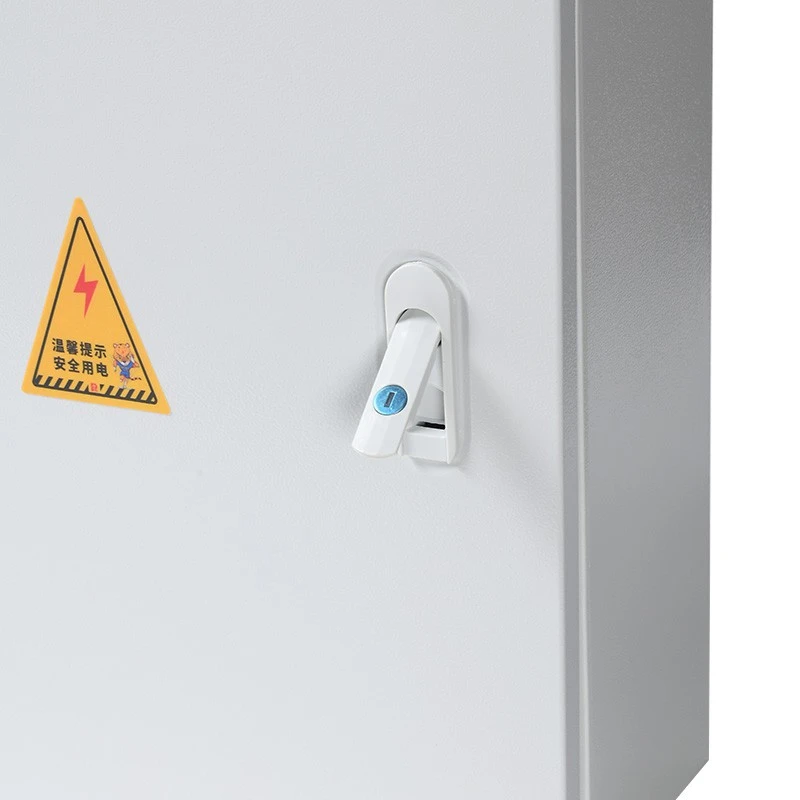

Neljänneskierros nokan lukko2-avaimen setillä; päivitys riippulukko haspiin ulkokäyttöön
Jatkuva PU-tiivistekiinnitetty oven karmiin, ei runkoon - joten se ei putoa, kun ovi irrotetaan johdotusta varten
Valinnainen läpinäkyvä ikkunamittarin tai indikaattorin näkyvyyttä avaamatta koteloa

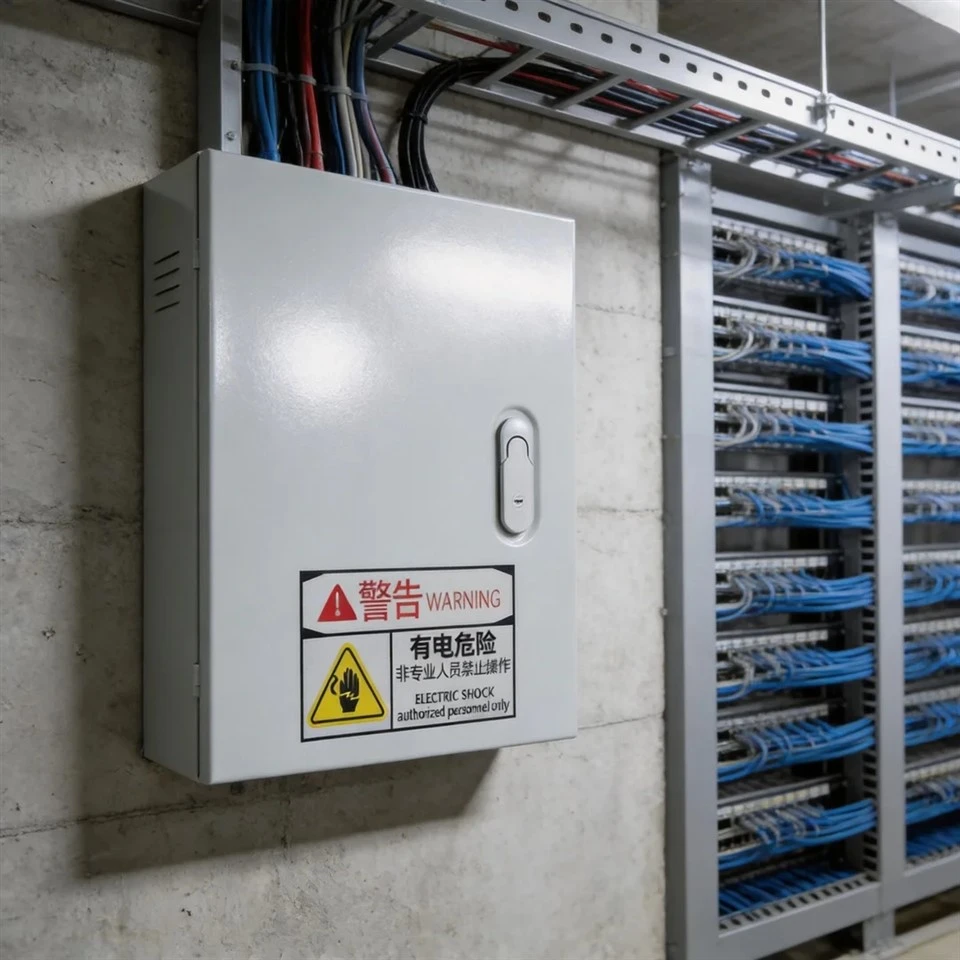

Mitä näet kuvassa - ja mitä se tarkoittaa
Lähettämäsi kuva on oppikirjan teollinen asennus. Selvitetään, miksi tämä tietty kokoonpano toimii:
| Visuaalinen elementti | Tekninen päätös |
|---|---|
| RAL 7035 vaaleanharmaa epoksipinnoite | UV-stabiili, ei liitu ulkona; vastaa standardia kaapelihyllyn väriä visuaalisen yhtenäisyyden takaamiseksi |
| Kaksikielinen varoitustarra (kiina/englanti) | OSHA / IEC 60417 -turvallisuusvaatimustenmukaisuus; voimme toimittaa ANSI Z535, ISO 7010 tai mukautettuja turvamerkintöjä |
| Sivussa olevat tuuletusaukot | Passiivinen jäähdytys ei-tuulettaviin sähkötiloihin; säleikkörakenne säilyttää IP-luokituksen |
| Uppoasennus seinään | Ei aukkoa laatikon takana - estää tuholaisten pääsyn ja täyttää elintarvike-/lääkelaitoksen tarkastukset |
| Kaapelihylly suoraan pään yläpuolella | Ylhäältä tuleva tiivistelevy on kohdistettu alustan päätteen kanssa; ei vaadi paikan päällä tapahtuvaa porausta |
| Betoniseinän alusta | Raskaat laajennusankkurin kiinnityskorvakkeet, jotka on mitoitettu yli 50 kg:n ulosvedettävälle kuormitukselle |
Materiaali ja viimeistely – sovi ympäristöön, ei budjettiin
| Luokka | Materiaali | Paras | Valmis |
|---|---|---|---|
| Standard Industrial | 1,2 mm kylmävalssattua terästä | Liiketila sisällä, kuiva teollisuus | Epoksijauhemaali, RAL 7035 |
| Korroosionkestävä | 1,5 mm kylmävalssattu teräs + korroosionestopohjamaali | Rannikko, kostea, kemiallinen altistuminen | Epoksijauhemaali, mittatilaustyönä RAL |
| Meri-/ruokaluokka | 1,5 mm ruostumaton teräs 304 | Elintarvikkeiden jalostus, meri, lääketeollisuus | Harjattu tai sähkökiillotettu |
| Extreme Duty | 2,0 mm ruostumaton teräs 316 | Offshore, raskas kemikaali, rannikko | Sähkökiillotettu, passivoitu |
Etkö ole varma mikä luokka?Kerro meille projektisi sijainti (rannikon etäisyys, kosteus, altistuminen kemikaaleille) ja määritämme sen – ei lisämyyntiä, juuri oikea materiaali.
Sisäinen asettelu – kolme tapaa vastaanottaa laatikkosi
Tyhjä kuori

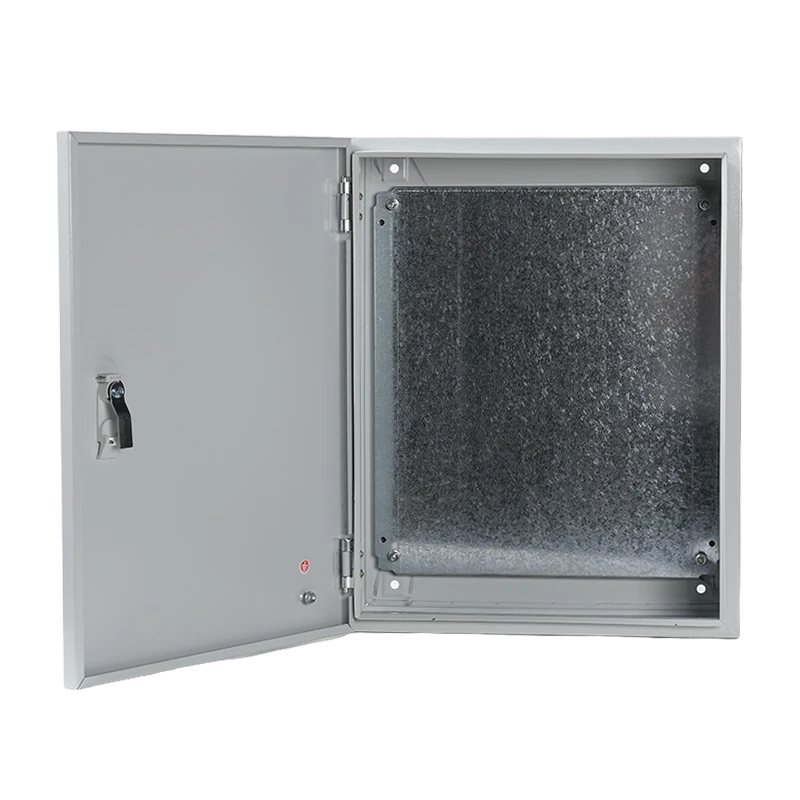

Laatikko + asennuslevy + DIN-kisko
Kannatat ja johdattelet
Nopein toimitus, halvimmat kustannukset
Komponenttivalmis
Esiporattu määrittämillesi katkaisimille / liittimille
Maadoituskisko ja nollakisko asennettu
Sinä lanka, me emme
Täysin kytketty ja testattu
MCB, RCD, riviliittimet, ajastimet - asennettu ja johdotettu kaaviosi mukaan
Tehdasdielektrinen testi ja jatkuvuuden tarkistus
Laske kaapelisi, anna virtaa, valmis
Kokovalikoima - Koska "yksi koko sopii kaikille" ei sovi mihinkään hyvin
| Sarja | K × L × S (mm) | Tyypillinen sovellus |
|---|---|---|
| QH-Mini | 200×150×100 - 300×250×150 | Jakorasiat, pienet ohjauspiirit |
| QH-kompakti | 400×300×150 - 500×400×200 | Moottorikäynnistimet, PLC-kotelot, valaistuspaneelit |
| QH-standardi | 600×400×200 - 800×600×250 | Jakopaneelit, mittarikotelot, MCB-levyt |
| QH-suuri | 1000×800×300 - 1200×1000×300 | Pääjako, ATS-ohjaimet, invertterikotelot |
| QH-Muokattu | Mikä tahansa epätyypillinen koko | Jälkiasennukset, koneiden integrointi |
Kaikki mitat ovatulkoinen. Sisävälykset pienenevät 30–50 mm seinäkiinnityksen korvakkeen ja oven paksuudesta riippuen.
Sertifikaatit ja vaatimustenmukaisuus – mitä tarkastajasi haluaa nähdä
✅ IEC 62208- Tyhjän kotelon standardi
✅ IEC 61439-2- Kootuille pienjännitekojeistoille (kun käytössä)
✅ IP55 / IP56 / IP65 / IP66- Kolmannen osapuolen laboratoriotestattu, raportit saatavilla
✅ CE-merkintä- EU:n markkinoille pääsy
✅ RoHS- Vaarallisten aineiden vaatimustenmukaisuus
✅ UL 508A- Teolliset ohjauspaneelit (saatavilla pyynnöstä Pohjois-Amerikan projekteihin)
Jokaisen laitteen mukana toimitetaan:
Testitodistus (täytetyille paneeleille)
Materiaalisertifiointi (ruostumattoman teräksen tilauksille)
IP-testiraportti (pyynnöstä)
Pakkausluettelo sarjanumeroineen
Pakkaus ja logistiikka – saapuu valmiina, ei korjattu
| Yksityiskohta | Erittely |
|---|---|
| Yksilöllinen pakkaus | PE-holkki + 5-kerroksinen aaltopahvipakkaus kulmasuojaimilla |
| Bulkkipakkaus | Vanerilava, hihna, kosteussuojakääritty |
| Merkinnät | Sarjanumeron viivakoodi, projektiviite, käsittelyohjeet |
| Dokumentaatio | Pakkausluettelo, vaatimustenmukaisuustodistus, asennusopas (monikielinen) |
| MOQ | 1 kpl (näyte) / 50 kpl (muokattu OEM tuotemerkillä) |
| Näytteen toimitusaika | 5-8 päivää |
| Tuotannon läpimenoaika | 12-20 päivää monimutkaisuudesta riippuen |
| Toimitus | EXW / FOB Ningbo / CIF / DDP |
FAQ - Kysymykset, joita urakoitsijat todella kysyvät
K: Voitko sovittaa nykyisen kaapelihyllyni leveyden ylätuloa varten?V: Kyllä. Leikkaamme tiivistyslevyt lautasen mittojen mukaan - 50mm, 100 mm, 150 mm tai mukautettuna. Lähetä meille kuva tarjottimen päätteestäsi, niin kohdistamme laatikon täydellisesti.
K: Kuvassa on varoitustarra kiinaksi. Voitko toimittaa englannin/arabian/espanjan tarroja?V: Ehdottomasti. Tulostamme IEC 60417-, ANSI Z535- tai täysin mukautettuja turvatarroja millä tahansa kielellä. Voimme lähettää myös etiketöimättömänä, jotta voit käyttää omasi.
K: Seinäni ei ole tasaista betonia, vaan se on rappausta. Toimiiko kiinnityskorvakkeet?V: Kyllä. Uritetut korvakkeet sopivat ±15 mm säätöön. Epätasaisille pinnoille voimme toimittaa välilevyt tai takakiinnityskehykset. Lähetä meille seinäkuva, niin suosittelemme oikeaa kiinnitystapaa.
K: Toimitatko koteloon esiasennetut komponentit?V: Kyllä - MCB:t, vikavirtasuojat, kontaktorit, riviliittimet, virtakiskot. Hankimme ABB:n, Schneiderin, Chintin tai valitsemasi tuotemerkin. Jokainen täytetty paneeli on tehtaalla testattu ennen toimitusta.
K: Entä jos tarvitsen ei-standardin värin, joka vastaa asiakkaani tuotemerkkiä?V: Mikä tahansa RAL-väri 50 yksiköstä alkaen. Sen alapuolella varastossamme on RAL 7035 (vaaleanharmaa), RAL 9005 (musta) ja RAL 9010 (valkoinen) ilman minimiä.
Miksi urakoitsijat valitsevat QHECOn paikallisten jakelijoiden sijaan
| Tyypillinen jakelija | QHECO suora valmistus |
|---|---|
| Vain varastokoot | Mikä tahansa mitta, mikä tahansa leikkaus, mikä tahansa väri |
| Tilauksen toimitusaika 8-12 viikkoa | Tuotanto 12-20 päivää, näytteet 5-8 päivässä |
| Ei komponenttien asennusta | Koko paneelin kokoaminen ja testaus |
| Yleinen pakkaus | Projektimerkitty, viivakoodilla jäljitetty, lavattu |
| Vähintään 500 yksikköä OEM:lle | Oma merkki alkaen 50 kappaletta; mukautetut laatikot 1 yksiköstä |
| Ei teknistä tukea | CAD-piirustukset, asennusohjeet, videopuhelutuki |
Toimintakehotus – Ratkaisemme seinäkiinnitysongelmasi
Älä tilaa toista "normaalia" laatikkoa ja käytä kaksi päivää sen sovittamiseksi. Lähetä meille:
Kuva seinän ja kaapelihyllyn asettelusta
Komponenttiluettelosi (tai vain kerro meille sovellus)
Vaadittu IP-luokitus ja materiaalitoiveesi
Vastaanota tuotantopiirustus ja kiinteä tarjous 8 tunnin sisällä.
